Поворотные столы



Поворотные столы для станков в Алматы и с доставкой по всему Казахстану купить недорого в компании Алмата Инструмент. У нас вы можете купить поворотные столы всех видов и размеров – горизонтальные, горизонтально-вертикальные, наклонные поворотные столы от 160 мм до 400 мм.

Фрезерные поворотные столы

Поворотный стол для фрезерного станка – это дополнительная оснастка, которая расширяет функциональные возможности станка при обработке заготовки. Поворотный стол для станка позволяет обрабатывать заготовку с разных сторон, вращать ее и работать, не тратя времени на перестановку детали. Поворотные столы могут быть установлены как на обычные фрезерные станки, так и на современные станки с ЧПУ.

В нашей компании всегда в наличии есть большой выбор фрезерных поворотных столов всех видов.

Виды поворотных столов

По своим функциональным особенностям и возможностям фрезерные столы делятся на три типа – горизонтальные, горизонтально-вертикальные и наклоняемые.

Горизонтальные поворотные столы

Горизонтальный поворотный стол – это самый простой вариант стола, который закрепляется на станке и позволяет вращать заготовку только в горизонтальной плоскости. Он подходит для простых фрезерных и сверлильных работ, когда нет необходимости обрабатывать деталь в разных плоскостях. У нас в наличии есть следующие горизонтальные поворотные столы:

• Стол поворотный горизонтальный TS160A 160 мм
• Стол поворотный горизонтальный TS200A 200 мм
• Стол поворотный горизонтальный TS250A 250 мм
• Стол поворотный горизонтальный TS320A 320 мм
• Стол поворотный горизонтальный TS400A 400 мм

Модель	TS160A	TS200A	TS250A	TS320A	TS400A
Диаметр стола	160 мм	200 мм	250 мм	320 мм	400 мм
Углы схождения Т-образных пазов	90°		60°
Ширина T-образного паза	10 мм	12 мм	12 мм	14 мм	14 мм
Передаточное отношение червячной пары	1꞉90	1꞉90	1꞉90	1꞉90	1꞉90
Модуль червячной пары	1,5	1,75	2	2,5	3,5
Шкала вращения стола	360 ° (1′ каждое деление)
Поворот стола при одном повороте червяка	4 ° (1′ каждое деление на поворотном колесе)
Конус Морзе центрального отверстия	КМ2	КМ3	КМ3	КМ4	КМ4
Диаметр установочного отверстия	25 мм	30 мм	30 мм	40 мм	40 мм
Глубина установочного отверстия	6 мм	6 мм	6 мм	10 мм	10 мм
Накопленная погрешность	80″	60″	60″	60″	60″
Максимальный вес заготовки	100 кг	150 кг	200 кг	250 кг	300 кг

Горизонтально-вертикальные поворотные столы

Горизонтально-вертикальный поворотный стол – это уже более сложная оснастка, которая позволяет перемещать заготовку при обработке в горизонтальной и вертикальной плоскостях. У нас в наличии есть следующие горизонтально-вертикальные поворотные столы:

• Стол поворотный горизонтально-вертикальный TSL160 160 мм
• Стол поворотный горизонтально-вертикальный TSL200 200 мм
• Стол поворотный горизонтально-вертикальный TSL250 250 мм
• Стол поворотный горизонтально-вертикальный TSL320 320 мм
• Стол поворотный горизонтально-вертикальный TSL400 400 мм

Модель	TSL160	TSL200	TSL250	TSL320	TSL400
Диаметр стола	160 мм	200 мм	250 мм	320 мм	400 мм
Углы схождения Т-образных пазов	90°		60°
Ширина T-образного паза	10 мм	12 мм	12 мм	14 мм	14 мм
Передаточное отношение червячной пары	1꞉90	1꞉90	1꞉90	1꞉90	1꞉90
Модуль червячной пары	1,5	1,75	2	2,5	3,5
Шкала вращения стола	360 ° (1′ каждое деление)
Поворот стола при одном повороте червяка	4 ° (1′ каждое деление на поворотном колесе)
Конус Морзе центрального отверстия	КМ2	КМ3	КМ3	КМ4	КМ4
Диаметр установочного отверстия	25 мм	30 мм	30 мм	40 мм	40 мм
Глубина установочного отверстия	6 мм	6 мм	6 мм	10 мм	10 мм
Накопленная погрешность	80″	60″	60″	60″	60″
Высота центра при вертикальном положении	125 мм	150 мм	170 мм	210 мм	260 мм
Максимальная нагрузка в горизонтальном положении	100 кг	150 кг	200 кг	250 кг	300 кг
Максимальная нагрузка в вертикальном положении	50 кг	75 кг	100 кг	125 кг	150 кг

Наклоняемые поворотные столы

Наклонно-поворотный стол – это самый универсальный вариант поворотного стола, с помощью которого можно обрабатывать деталь в разных плоскостях и под разными углами за счет наклона стола с заготовкой. У нас в наличии есть следующие наклоняемые поворотные столы:

• Стол поворотный наклоняемый TSK160 160 мм
• Стол поворотный наклоняемый TSK200 200 мм
• Стол поворотный наклоняемый TSK250 250 мм
• Стол поворотный наклоняемый TSK320 320 мм

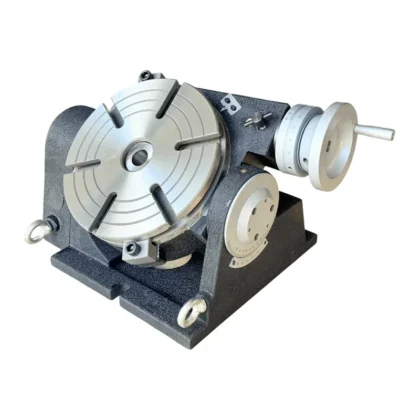

• Стол поворотный наклоняемый TSK400 400 мм

Модель	TSK160	TSK200	TSK250	TSK320	TSK400
Диаметр стола	160 мм	200 мм	250 мм	320 мм	400 мм
Углы схождения Т-образных пазов	90°		60°
Ширина T-образного паза	10 мм	12 мм	12 мм	14 мм	14 мм
Передаточное отношение червячной пары	1꞉90	1꞉90	1꞉90	1꞉90	1꞉90
Модуль червячной пары	1,5	1,75	2	2,5	3,5
Шкала вращения стола	360 ° (1′ каждое деление)
Поворот стола при одном повороте червяка	4 ° (1′ каждое деление на поворотном колесе)
Конус Морзе центрального отверстия	КМ2	КМ3	КМ3	КМ4	КМ4
Диаметр установочного отверстия	25 мм	30 мм	30 мм	40 мм	40 мм
Глубина установочного отверстия	6 мм	6 мм	6 мм	10 мм	10 мм
Точность показаний	2″	2″	2″	2″	2″
Угол наклона	0 – 90°	0 – 90°	0 – 90°	0 – 90°	0 – 90°
Коэффициент передачи червячной пары наклона стола	1꞉40	1꞉48	1꞉60	1꞉75	1꞉75
Максимальная нагрузка в горизонтальном положении	100 кг	150 кг	200 кг	250 кг	300 кг
Максимальная нагрузка в вертикальном положении	50 кг	75 кг	100 кг	125 кг	150 кг

Применение поворотных столов

Поворотные столы чаще всего применяются на фрезерных станках для расширения возможностей обработки заготовок в разных плоскостях и под разными углами. Но их также устанавливают на сверлильные станки, используют при проведении сварочных работ.

Купить поворотный стол в Казахстане

Компания Алмата Инструмент предлагает большой ассортимент фрезерных поворотных столов для станков. Все поворотные столы в наличии на складе в Алматы, а доставка работает по всему Казахстану. У нас вы можете купить поворотный стол для станка в Алматы, Астане, Караганде, Шымкенте, Актобе, Павлодаре, Усть-Каменогорске, Таразе, Атырау, Актау, Кызылорде, Уральске, Костанае, Петропавловске, Кокшетау, Темиртау, Экибастузе, Семее, Жезказгане, Талдыкоргане, Туркестане и других городах Казахстана.

Поворотный стол для станка поможет вашему производству стать эффективнее и повысит производительность ваших станков.
