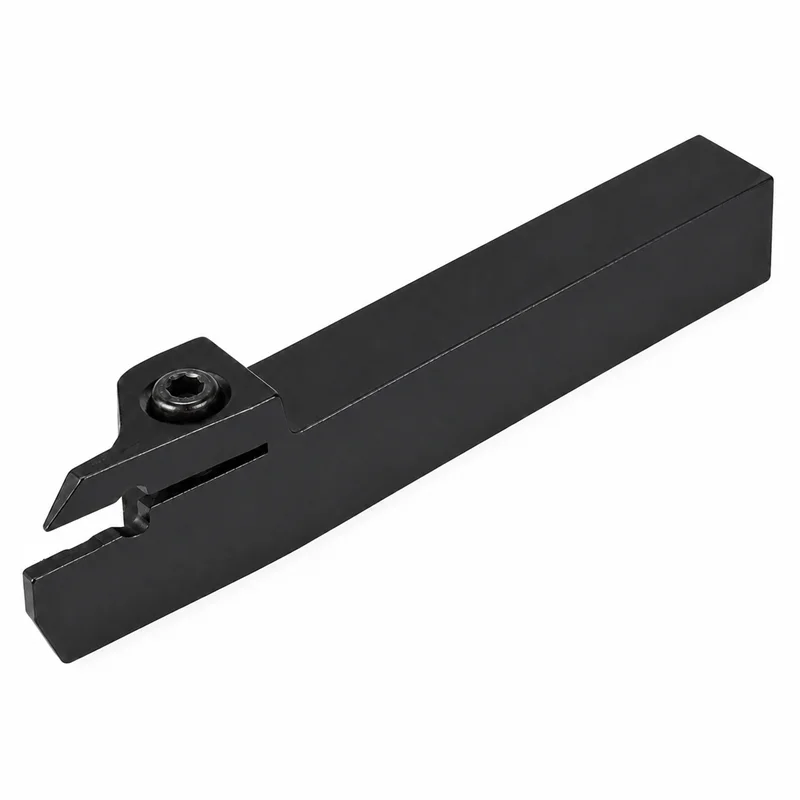

Державка токарная канавочная отрезная наружная MGEHR2525-3T35 удлиненная – это правая наружная токарная державка с квадратным хвостовиком 25 × 25 мм и увеличенным вылетом режущей части. Предназначена для проточки глубоких канавок шириной 3 мм и отрезки заготовок диаметром до 70 мм. Работает со сменными твердосплавными пластинами MGMN300-G. Верхний механический прижим обеспечивает надежную фиксацию пластины при радиальном врезании.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Канавочная и отрезная обработка |
| Назначение | Проточка наружных канавок и отрезка заготовок |
| Исполнение | Правое, удлиненное |
| Сечение хвостовика | 25 × 25 мм |
| Общая длина | 150 мм |
| Ширина канавки за один проход | 3 мм |
| Максимальная глубина обработки | 35 мм |
| Размер пластины | 300 |
| Номинальная ширина пластины | 3 мм |
| Максимальный диаметр отрезаемой заготовки | До 70 мм |
| Совместимые пластины | MGMN300-G |
| Способ крепления пластины | Верхний механический прижим винтом |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- MGEH – серия державок для обработки наружных канавок и выполнения отрезных операций
- R – правое исполнение
- 2525 – квадратный хвостовик сечением 25 × 25 мм
- 3 – номинальная ширина устанавливаемой пластины и получаемой канавки 3 мм
- T35 – увеличенная рабочая глубина державки до 35 мм
Для каких операций предназначена
Державка MGEHR2525-3T35 удлиненная применяется для:
- проточки наружных канавок;
- выполнения кольцевых канавок;
- отрезки прутков и заготовок;
- формирования технологических проточек;
- обработки канавок у буртов и уступов;
- радиального врезания на токарных станках.
Особенности канавочной пластины
Пластина MGMN300-G имеет две рабочие режущие кромки. После износа одной стороны пластину можно развернуть и продолжить обработку второй кромкой. Режущая часть шириной 3 мм позволяет получать канавку соответствующей ширины за один проход. Удлиненная рабочая часть T35 обеспечивает глубину обработки до 35 мм, но сильнее воспринимает изгибающие нагрузки. Для стабильной работы державку необходимо жестко закреплять, минимизировать вылет хвостовика из резцедержателя и обеспечивать эффективный отвод стружки из глубокой канавки.
