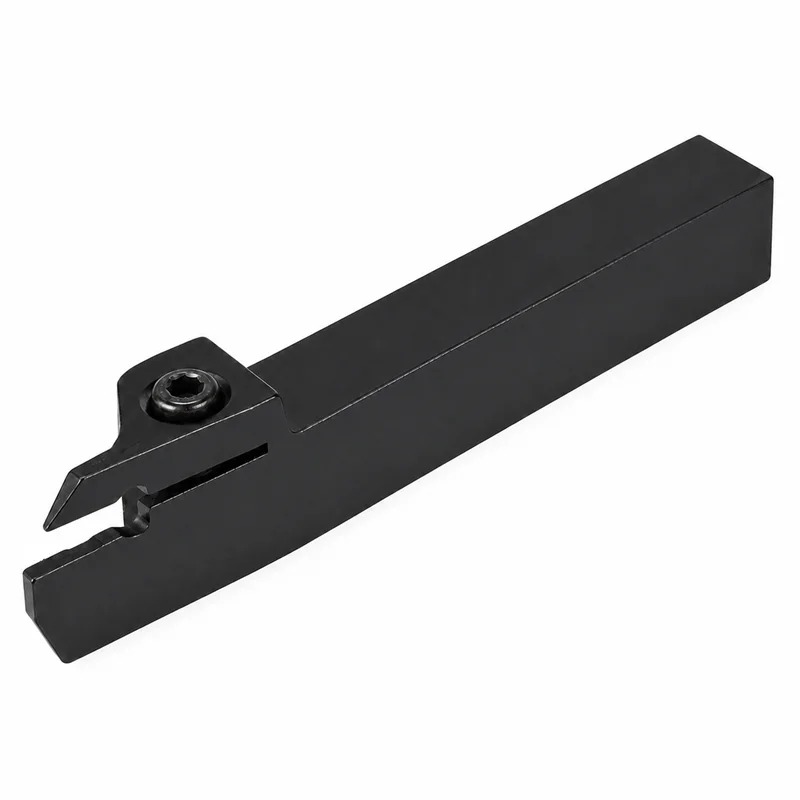

Державка токарная канавочная отрезная наружная MGEHR3232-6 – это правая наружная токарная державка с квадратным хвостовиком 32 × 32 мм, предназначенная для проточки канавок шириной 6 мм и выполнения отрезных операций. Работает со сменными твердосплавными пластинами MGMN600-M. Увеличенное сечение корпуса обеспечивает высокую жесткость инструмента, а верхний механический прижим надежно фиксирует пластину при радиальном врезании.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Канавочная и отрезная обработка |
| Назначение | Проточка наружных канавок и отрезка заготовок |
| Исполнение | Правое |
| Сечение хвостовика | 32 × 32 мм |
| Общая длина | 170 мм |
| Ширина канавки за один проход | 6 мм |
| Максимальная глубина обработки | 23 мм |
| Размер пластины | 600 |
| Номинальная ширина пластины | 6 мм |
| Максимальный диаметр отрезаемой заготовки | До 46 мм |
| Совместимые пластины | MGMN600-M |
| Способ крепления пластины | Верхний механический прижим винтом |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- MGEH – серия державок для обработки наружных канавок и выполнения отрезных операций
- R – правое исполнение
- 3232 – квадратный хвостовик сечением 32 × 32 мм
- 6 – номинальная ширина устанавливаемой пластины и получаемой канавки 6 мм
Для каких операций предназначена
Державка MGEHR3232-6 применяется для:
- проточки наружных канавок;
- выполнения кольцевых канавок;
- отрезки прутков и заготовок;
- формирования технологических проточек;
- обработки канавок у буртов и уступов;
- радиального врезания на токарных станках.
Особенности канавочной пластины
Пластина MGMN600-M имеет две рабочие режущие кромки. После износа одной стороны пластину можно развернуть и продолжить обработку второй кромкой. Режущая часть шириной 6 мм позволяет получать широкую канавку соответствующего размера за один проход.
