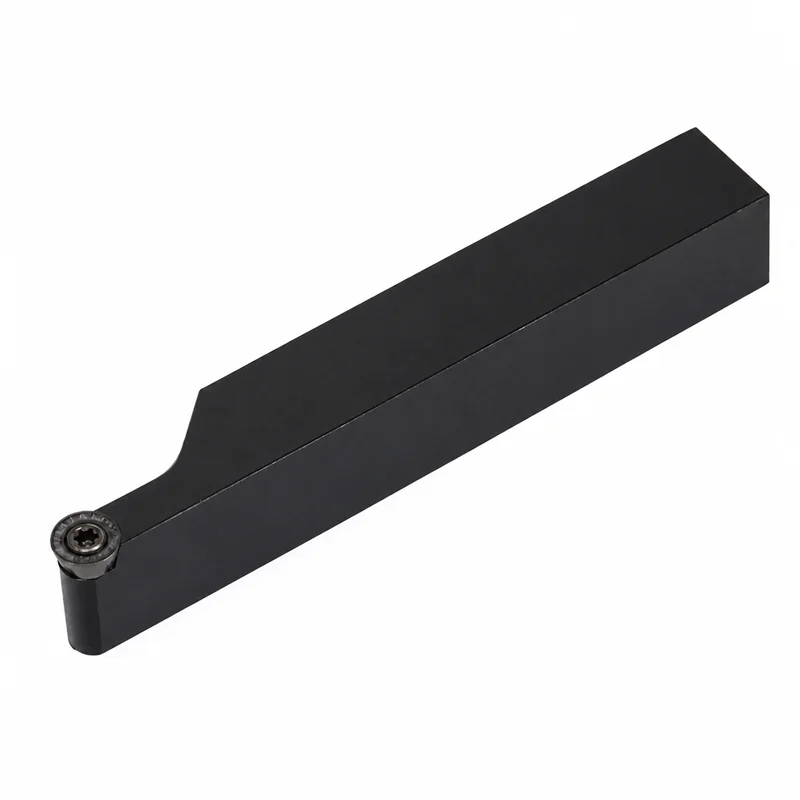

Державка токарная наружная проходная SRAPR2525M08 – это правая державка со сменной круглой пластиной для наружного точения. Модель имеет хвостовик сечением 25 × 25 мм и предназначена для продольной и профильной обработки, снятия припуска, обтачивания радиусов, плавных переходов и фасонных поверхностей. Круглая режущая кромка равномерно воспринимает нагрузку и подходит для чернового и получистового точения
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Наружное продольное и профильное точение |
| Назначение | Черновая и получистовая обработка, обтачивание радиусов и контуров |
| Исполнение | Правое |
| Сечение хвостовика | 25 × 25 мм |
| Общая длина | 150 мм |
| Форма пластины | Круглая |
| Размер пластины | 08 |
| Номинальный диаметр пластины | 8 мм |
| Задний угол пластины | 11° |
| Совместимые пластины | RP**08, в частности RPMT08T2 |
| Способ крепления пластины | Центральным винтом через отверстие |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – крепление сменной пластины винтом через центральное отверстие
- R – круглая форма режущей пластины
- A – прямая конструктивная форма державки с углом 90° для бокового точения
- P – пластина с положительным задним углом 11°
- R – правое исполнение
- 2525 – квадратный хвостовик сечением 25 × 25 мм
- M – общая длина державки 150 мм
- 08 – размер круглой пластины диаметром 8 мм
Для каких операций предназначена
Державка SRAPR2525M08 применяется для:
- наружного продольного обтачивания;
- черновой и получистовой обработки;
- профильного и копировального точения;
- обработки радиусов и плавных переходов;
- точения фасонных и криволинейных поверхностей;
- снятия припуска при изменяющейся глубине резания
- обработки прерывистых поверхностей при использовании подходящей марки пластины и жесткой установке инструмента.
Особенности круглой пластины
Круглая режущая кромка обладает высокой механической прочностью и хорошо распределяет нагрузку во время точения. После износа рабочего участка пластину можно повернуть и продолжить обработку другой частью режущей кромки. Марка обрабатываемого материала определяется установленной пластиной. В зависимости от сплава и геометрии пластины державка может применяться для обработки углеродистых и легированных сталей, нержавеющей стали, чугуна и цветных металлов.
