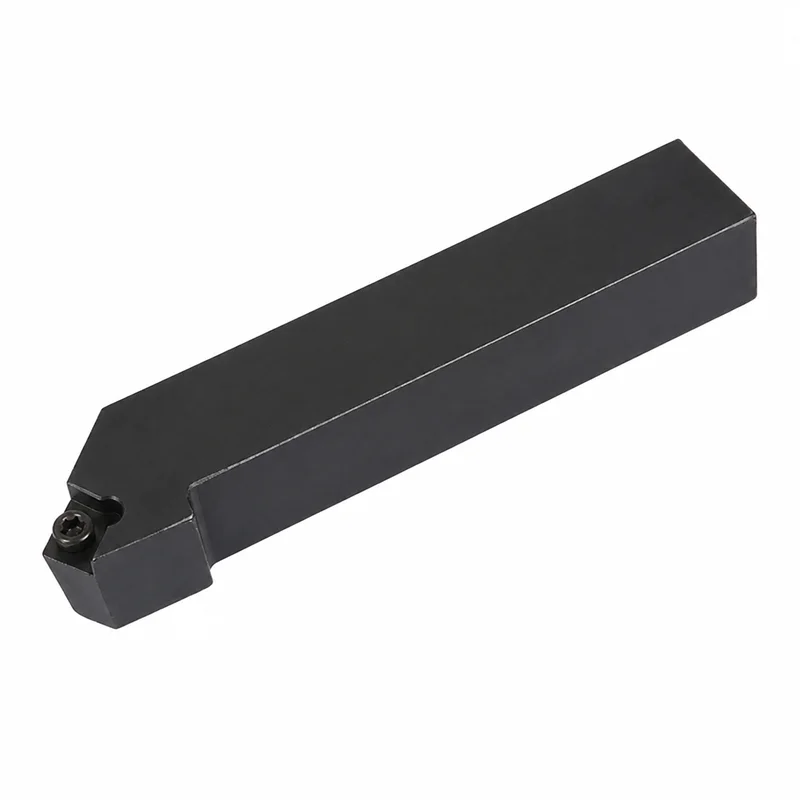

Державка токарная наружная проходная SSSCR2525M12 – это правая державка с квадратным хвостовиком 25 × 25 мм для наружного продольного и торцевого точения. Работает с положительными квадратными пластинами типоразмера 12. Пластина устанавливается под углом 45° и фиксируется центральным винтом. Увеличенное сечение корпуса обеспечивает жесткость инструмента и стабильность обработки.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Наружное продольное и торцевое точение |
| Назначение | Черновая и получистовая обработка, обтачивание наружных и торцевых поверхностей |
| Исполнение | Правое |
| Сечение хвостовика | 25 × 25 мм |
| Общая длина | 150 мм |
| Угол в плане | 45° |
| Форма пластины | Квадратная, угол при вершине 90° |
| Размер пластины | 12 |
| Вписанная окружность пластины | 12,7 мм |
| Задний угол пластины | 7° |
| Совместимые пластины | SC**09T3, в частности SCMT09T3 |
| Способ крепления пластины | Центральным винтом через отверстие |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – крепление сменной пластины винтом через центральное отверстие
- S – квадратная форма режущей пластины с углом при вершине 90°
- S – конструктивная форма державки с углом 45°
- C – положительная пластина с задним углом 7°
- R – правое исполнение
- 2525 – квадратный хвостовик сечением 25 × 25 мм
- M – общая длина державки 150 мм
- 12 – размер устанавливаемой пластины с вписанной окружностью 12,7 мм
Для каких операций предназначена
Державка SSSCR2525M12 применяется для:
- наружного продольного обтачивания;
- черновой и получистовой обработки;
- обработки торцевых поверхностей;
- снятия фасок;
- обработки конических участков;
- точения наружных цилиндрических поверхностей;
- обработки заготовок при стабильных и умеренных нагрузках.
Особенности квадратной пластины
Квадратная пластина имеет четыре рабочие режущие кромки, благодаря чему после износа одной кромки ее можно повернуть и продолжить обработку. Угол при вершине 90° обеспечивает прочность режущей части, а установка под углом 45° помогает равномерно распределять нагрузку во время точения. Обрабатываемый материал определяется маркой и геометрией установленной пластины. В зависимости от выбранной пластины державка может применяться для обработки стали, нержавеющей стали, чугуна и цветных металлов.
