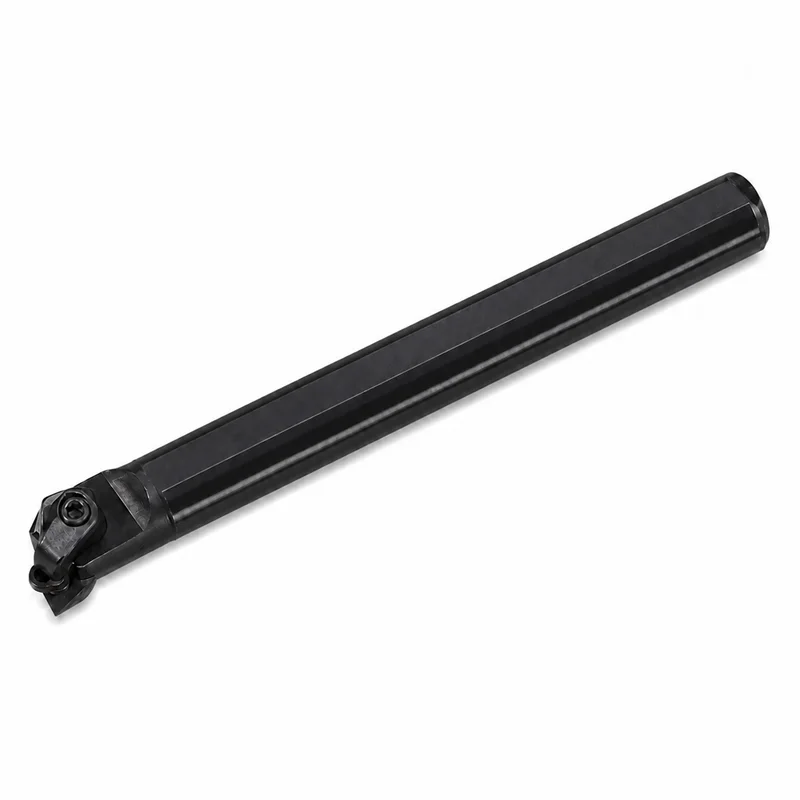

Державка токарная расточная S16Q-MWLNR06 – это правая расточная державка со сменной режущей пластиной, предназначенная для внутреннего точения и растачивания отверстий. Цилиндрический хвостовик диаметром 16 мм позволяет использовать державку для обработки отверстий диаметром от 21 мм. Пластина устанавливается под углом в плане 95° и фиксируется системой Multi Lock. Державка применяется с отрицательными тригональными пластинами WNMG типоразмера 0604
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Внутренняя токарная расточная державка со сменной пластиной |
| Вид обработки | Внутреннее продольное точение |
| Назначение | Растачивание отверстий и обработка внутренних уступов |
| Исполнение | Правое |
| Форма хвостовика | Цилиндрическая |
| Диаметр хвостовика | 16 мм |
| Общая длина | 180 мм |
| Минимальный диаметр растачивания | 21 мм |
| Угол в плане | 95° |
| Способ крепления пластины | Комбинированное крепление Multi Lock |
| Форма пластины | Тригональная, угол при вершине 80° |
| Задний угол пластины | 0° |
| Совместимые пластины | WNMG0604**, WNMA0604**, WNMM0604** |
| Вписанная окружность пластины | 9,525 мм |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – державка со стальным хвостовиком
- 16 – диаметр цилиндрического хвостовика 16 мм
- Q – общая длина державки 180 мм
- M – крепление режущей пластины верхним клин-прихватом
- W – тригональная пластина с углом при вершине 80°
- L – форма державки с углом в плане 95°
- N – пластина без заднего угла, 0°
- R – правое исполнение
- 06 – размер совместимой режущей пластины
Для каких операций предназначена
Державка S16Q-MWLNR06 применяется для:
- растачивания отверстий диаметром от 21 мм;
- внутреннего продольного точения;
- черновой и получистовой обработки отверстий;
- выравнивания внутренних цилиндрических поверхностей;
- обработки внутренних уступов и буртиков;
- растачивания сквозных и глухих отверстий;
- обработки стали, нержавеющей стали, чугуна и цветных металлов при установке подходящей пластины.
