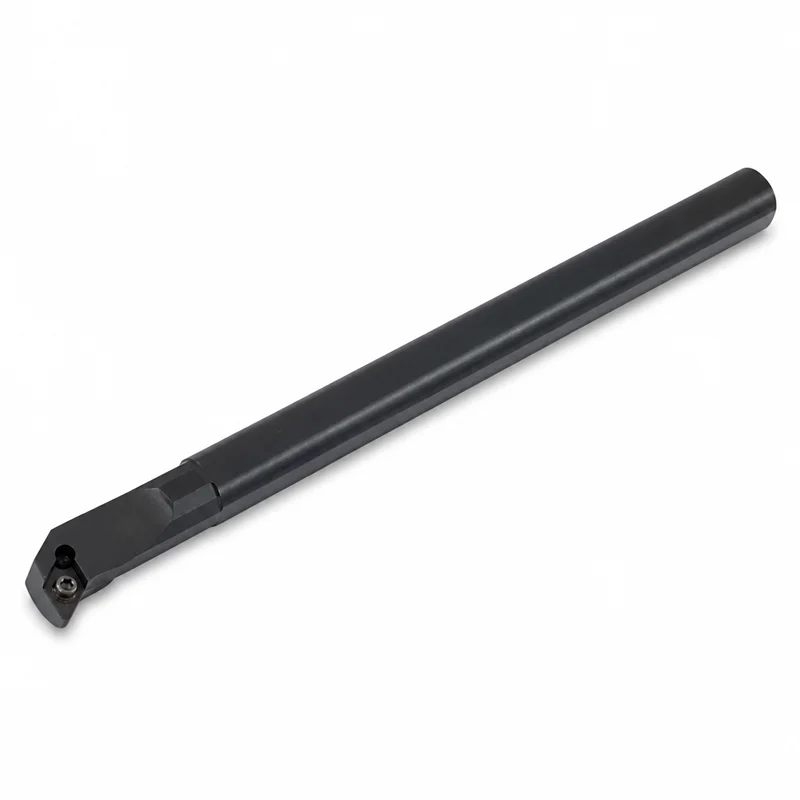

Державка токарная расточная S16Q-SDUCR07 – это правая расточная державка со сменной режущей пластиной, предназначенная для внутреннего точения и растачивания отверстий. Цилиндрический хвостовик диаметром 16 мм позволяет использовать державку для обработки отверстий диаметром от 20 мм. Пластина устанавливается под углом в плане 93° и фиксируется винтом. Державка применяется с положительными ромбическими пластинами DCMT и DCGT типоразмера 0702
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Внутренняя токарная расточная державка со сменной пластиной |
| Вид обработки | Внутреннее продольное точение |
| Назначение | Растачивание отверстий и обработка внутренних уступов |
| Исполнение | Правое |
| Форма хвостовика | Цилиндрическая |
| Диаметр хвостовика | 16 мм |
| Общая длина | 180 мм |
| Минимальный диаметр растачивания | 20 мм |
| Угол в плане | 93° |
| Способ крепления пластины | Винтовое крепление |
| Форма пластины | Ромбическая, угол при вершине 55° |
| Задний угол пластины | 7° |
| Совместимые пластины | DCMT0702**, DCGT0702** |
| Вписанная окружность пластины | 6,35 мм |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – державка со стальным хвостовиком
- 16 – диаметр цилиндрического хвостовика 16 мм
- Q – общая длина державки 180 мм
- S – винтовое крепление режущей пластины
- D – ромбическая пластина с углом при вершине 55°
- U – форма державки с углом в плане 93°
- C – пластина с задним углом 7°
- R – правое исполнение
- 07 – размер совместимой режущей пластины
Для каких операций предназначена
Державка S16Q-SDUCR07 применяется для:
- растачивания отверстий диаметром от 20 мм;
- внутреннего продольного точения;
- черновой и получистовой обработки отверстий;
- выравнивания внутренних цилиндрических поверхностей;
- обработки внутренних уступов и буртиков;
- растачивания сквозных и глухих отверстий;
- обработки стали, нержавеющей стали, чугуна и цветных металлов при установке подходящей пластины.
