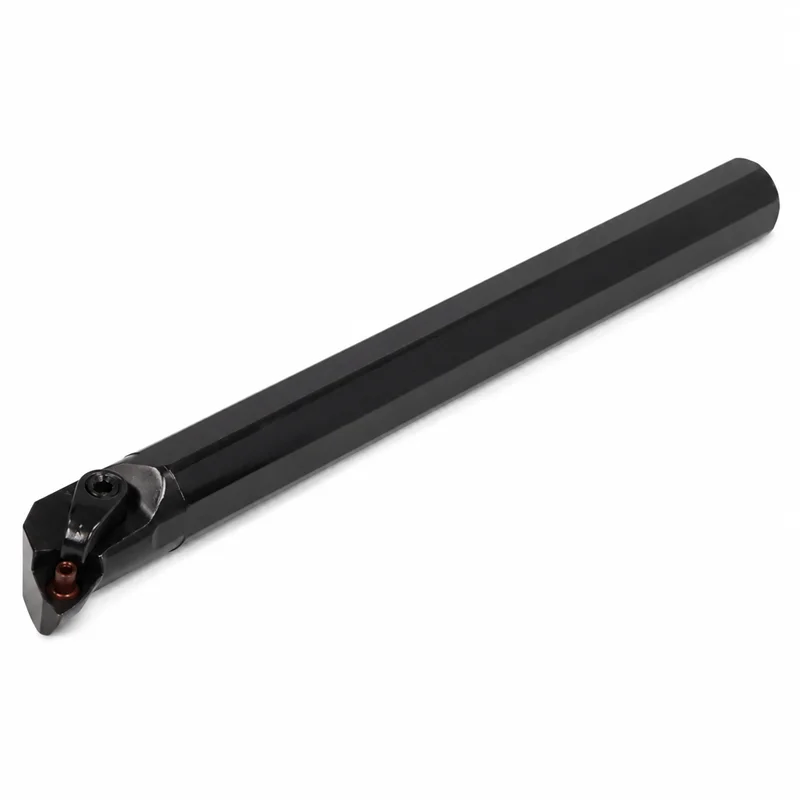

Державка токарная расточная S20R-MWLNR06 – это правая расточная державка со сменной режущей пластиной, предназначенная для внутреннего точения и растачивания отверстий. Цилиндрический хвостовик диаметром 20 мм позволяет использовать державку для обработки отверстий диаметром от 25 мм. Пластина устанавливается под углом в плане 95° и фиксируется клин-прихватом сверху. Державка применяется с негативными тригональными пластинами WNMG и WNGG типоразмера 0604
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Внутренняя токарная расточная державка со сменной пластиной |
| Вид обработки | Внутреннее продольное точение |
| Назначение | Растачивание отверстий и обработка внутренних уступов |
| Исполнение | Правое |
| Форма хвостовика | Цилиндрическая |
| Диаметр хвостовика | 20 мм |
| Общая длина | 200 мм |
| Минимальный диаметр растачивания | 25 мм |
| Угол в плане | 95° |
| Способ крепления пластины | Механический прижим клин-прихватом сверху |
| Форма пластины | Тригональная, угол при вершине 80° |
| Задний угол пластины | 0° |
| Совместимые пластины | WNMG0604**, WNGG0604** |
| Вписанная окружность пластины | 9,525 мм |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – державка со стальным хвостовиком
- 20 – диаметр цилиндрического хвостовика 20 мм
- R – общая длина державки 200 мм
- M – механический прижим режущей пластины клин-прихватом сверху
- W – тригональная пластина с углом при вершине 80°
- L – форма державки с углом в плане 95°
- N – пластина без заднего угла, 0°
- R – правое исполнение
- 06 – размер совместимой режущей пластины
Для каких операций предназначена
Державка S20R-MWLNR06 применяется для:
- растачивания отверстий диаметром от 25 мм;
- внутреннего продольного точения;
- черновой и получистовой обработки отверстий;
- выравнивания внутренних цилиндрических поверхностей;
- обработки внутренних уступов и буртиков;
- растачивания сквозных и глухих отверстий;
- обработки стали, нержавеющей стали, чугуна и цветных металлов при установке подходящей пластины.
