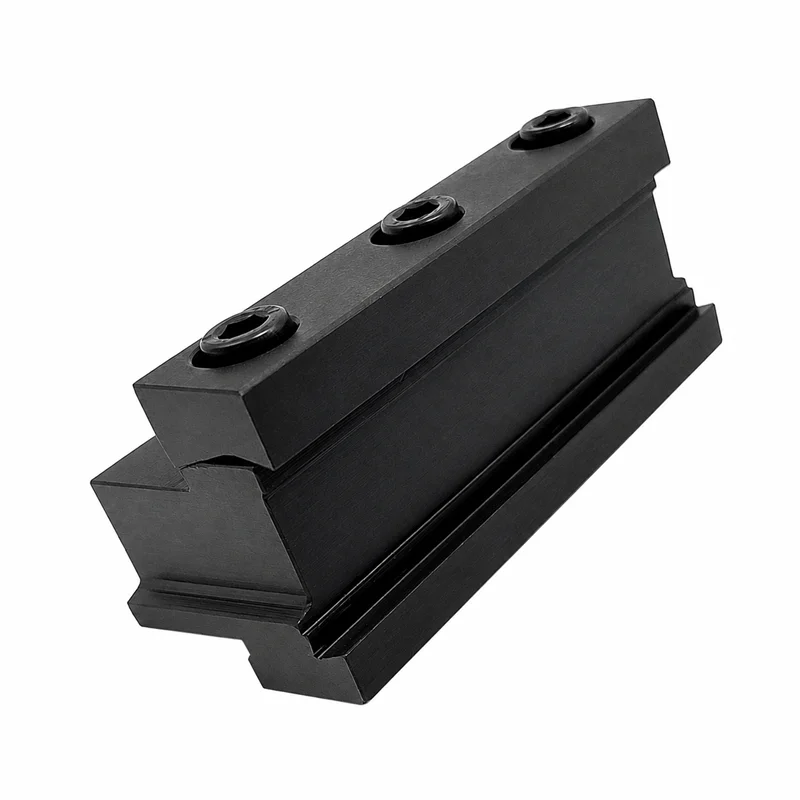

Зажимной блок для токарного отрезного лезвия SMBB2026 предназначен для установки и надежной фиксации токарных отрезных и канавочных лезвий серии SMGB высотой 26 мм. Блок устанавливается в резцедержатель токарного станка и совместно с лезвием применяется для отрезки заготовок и обработки наружных канавок. Посадочная часть размером 20×20 мм обеспечивает устойчивое положение инструмента и необходимую жесткость при обработке. Отрезное лезвие и сменная твердосплавная пластина приобретаются отдельно.
Внимание, блок поставляется без лезвия и пластин!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Зажимной блок для токарного отрезного лезвия |
| Вид обработки | Отрезка и обработка канавок |
| Назначение | Установка и фиксация отрезного лезвия |
| Исполнение | Нейтральное |
| Размер посадочной части | 20×20 мм |
| Общая длина | 86 мм |
| Высота устанавливаемого лезвия | 26 мм |
| Совместимая серия лезвий | SMGB с высотой 26 мм |
| Совместимые модели лезвий | SMGB226, SMGB326, SMGB426 и другие лезвия соответствующего типоразмера |
| Тип фиксации лезвия | Механический зажим |
| Лезвие в комплекте | Нет |
| Сменная пластина в комплекте | Нет |
Расшифровка маркировки
- SMBB – серия зажимных блоков для установки токарных отрезных и канавочных лезвий
- 20 – номинальный размер посадочной части блока, 20 мм
- 26 – высота устанавливаемого отрезного лезвия, 26 мм
Для каких операций предназначен
Блок SMBB2026 используется совместно с подходящим отрезным лезвием и сменной твердосплавной пластиной для выполнения следующих операций:
- отрезка металлических заготовок;
- прорезание наружных канавок;
- обработка узких пазов;
- выполнение глубоких радиальных резов;
- установка лезвий различной ширины с высотой корпуса 26 мм.
Ширина канавки и отрезного реза определяется моделью установленного лезвия и размером сменной пластины. Сам блок SMBB2026 режущим инструментом не является – он обеспечивает установку и жесткую фиксацию лезвия.
