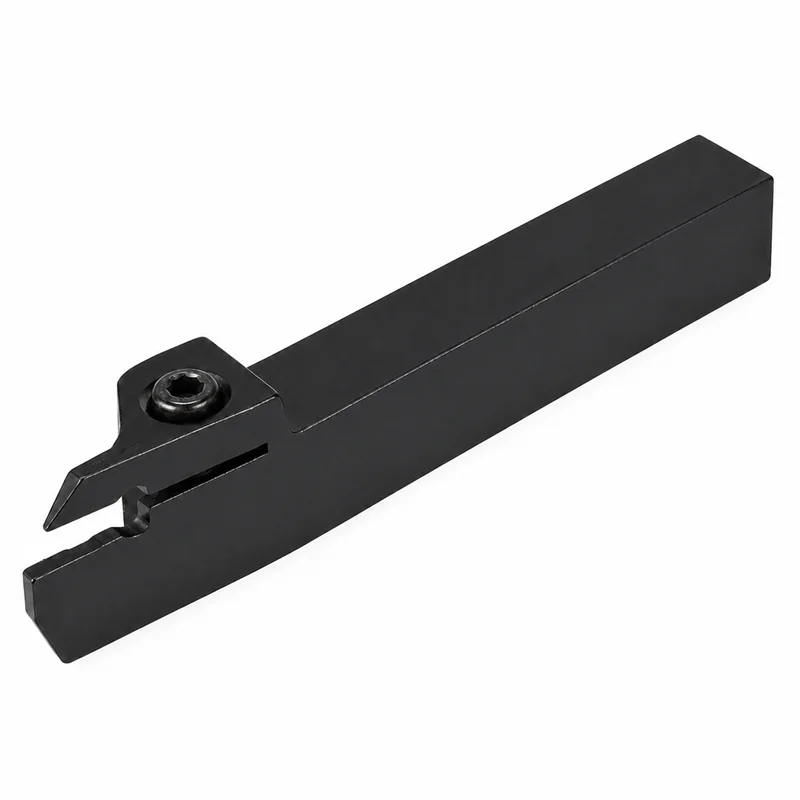

Державка токарная канавочная отрезная наружная MGEHR1616-1.5 – это правая наружная токарная державка с квадратным хвостовиком 16 × 16 мм, предназначенная для проточки канавок шириной 1,5 мм и выполнения отрезных операций. Работает со сменными твердосплавными пластинами MGMN150-G. Верхний механический прижим обеспечивает надежную фиксацию пластины и устойчивость инструмента при радиальном врезании.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Канавочная и отрезная обработка |
| Назначение | Проточка наружных канавок и отрезка заготовок |
| Исполнение | Правое |
| Сечение хвостовика | 16 × 16 мм |
| Общая длина | 100 мм |
| Ширина канавки за один проход | 1,5 мм |
| Максимальная глубина обработки | 14,5 мм |
| Размер пластины | 150 |
| Номинальная ширина пластины | 1,5 мм |
| Максимальный диаметр отрезаемой заготовки | До 29 мм |
| Совместимые пластины | MGMN150-G |
| Способ крепления пластины | Верхний механический прижим винтом |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- MGEH – серия державок для обработки наружных канавок и выполнения отрезных операций
- R – правое исполнение
- 1616 – квадратный хвостовик сечением 16 × 16 мм
- 1.5 – номинальная ширина устанавливаемой пластины и получаемой канавки 1,5 мм
Для каких операций предназначена
Державка MGEHR1616-1.5 применяется для:
- проточки наружных канавок;
- выполнения кольцевых канавок;
- отрезки прутков и заготовок;
- формирования технологических проточек;
- обработки канавок у буртов и уступов;
- радиального врезания на токарных станках.
Особенности канавочной пластины
Пластина MGMN150-G имеет две рабочие режущие кромки. После износа одной стороны пластину можно развернуть и продолжить обработку второй кромкой. Узкая режущая часть шириной 1,5 мм уменьшает ширину реза и расход обрабатываемого материала.
