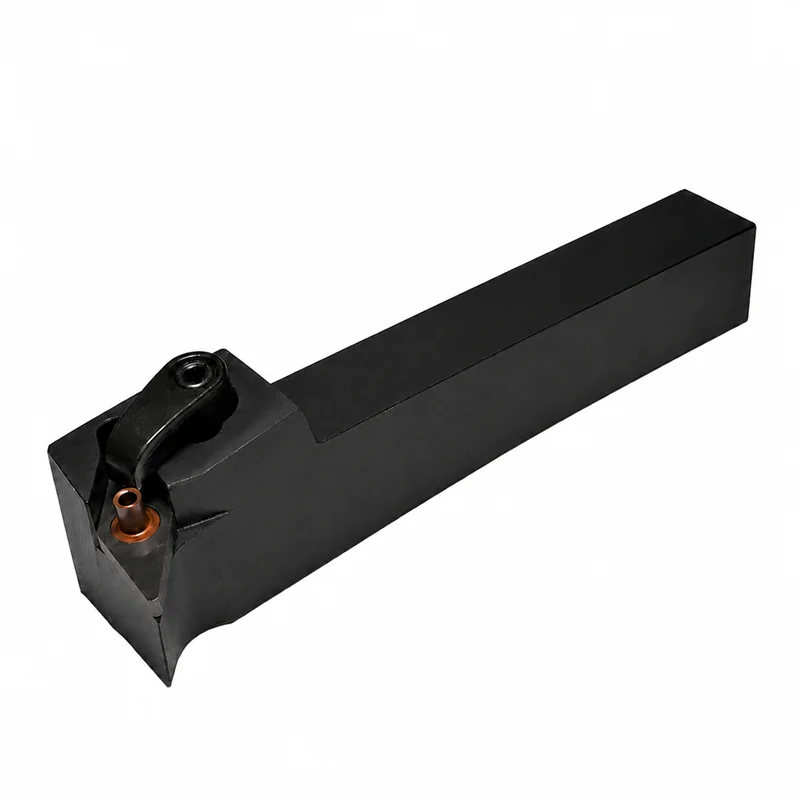

Державка токарная наружная проходная MVUNR2020K16 – это правая державка с квадратным хвостовиком 20 × 20 мм для наружного продольного и контурного точения. Работает с отрицательными ромбическими пластинами формы V с углом при вершине 35°. Пластина фиксируется через центральное отверстие и дополнительно прижимается сверху. Угол в плане 93° позволяет обрабатывать наружные цилиндрические поверхности, уступы и торцы.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Наружное продольное, контурное и торцевое точение |
| Назначение | Получистовая и чистовая обработка наружных поверхностей, уступов и профилей |
| Исполнение | Правое |
| Сечение хвостовика | 20 × 20 мм |
| Общая длина | 125 мм |
| Угол в плане | 93° |
| Форма пластины | Ромбическая, угол при вершине 35° |
| Размер пластины | 16 |
| Вписанная окружность пластины | 9,525 мм |
| Задний угол пластины | 0° |
| Совместимые пластины | VN**1604, в частности VNMG1604 |
| Способ крепления пластины | Комбинированное крепление через отверстие и верхним прижимом |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- M – комбинированное крепление сменной пластины через центральное отверстие и верхним прижимом
- V – ромбическая форма режущей пластины с углом при вершине 35°
- U – конструктивная форма державки с углом в плане 93°
- N – отрицательная пластина с задним углом 0°
- R – правое исполнение
- 2020 – квадратный хвостовик сечением 20 × 20 мм
- K – общая длина державки 125 мм
- 16 – размер устанавливаемой пластины с длиной режущей кромки около 16 мм и вписанной окружностью 9,525 мм
Для каких операций предназначена
Державка MVUNR2020K16 применяется для:
- наружного продольного обтачивания;
- контурного и профильного точения;
- получистовой и чистовой обработки;
- обработки наружных цилиндрических поверхностей;
- подрезания торцов;
- обработки прямых уступов;
- снятия фасок;
- обработки конических участков;
- умеренной черновой обработки при установке подходящей пластины.
Особенности ромбической пластины
Ромбическая пластина с углом при вершине 35° обеспечивает хороший доступ к уступам, переходам и сложным наружным профилям. Угол державки 93° создает небольшой зазор при обработке прямых уступов и позволяет выполнять продольное точение с последующей подрезкой торца. Отрицательная двусторонняя пластина позволяет использовать до четырех режущих кромок. Комбинированная система крепления надежно удерживает пластину и снижает вероятность ее смещения под нагрузкой. При этом узкая вершина пластины менее прочная, чем у квадратных и ромбических пластин с углом 80°, поэтому инструмент не рекомендуется для тяжелой черновой обработки с сильными ударами.
