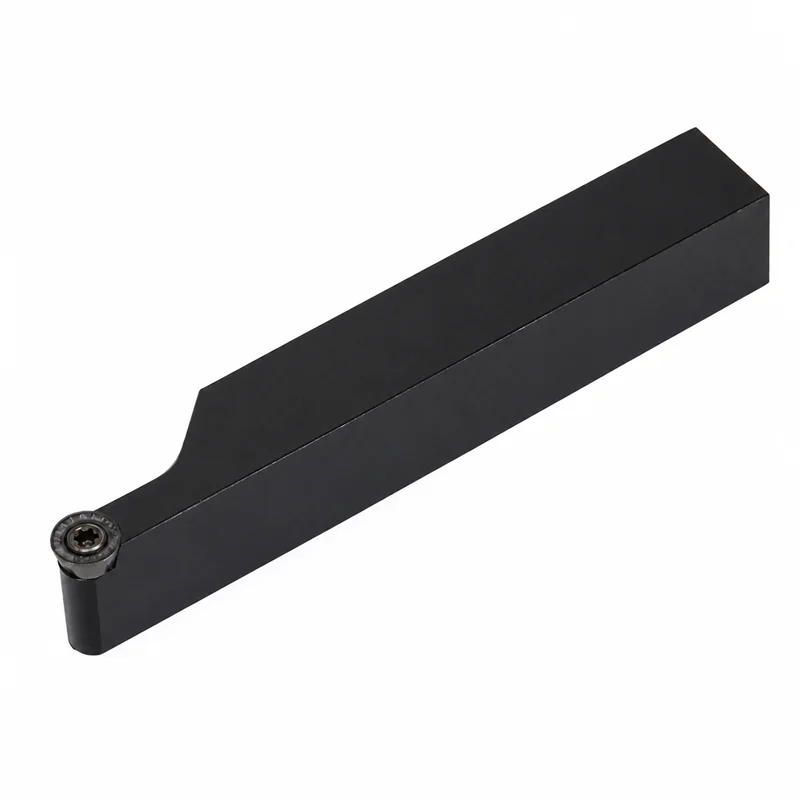

Державка токарная наружная проходная SRAPR2020K12

Державка токарная наружная проходная SRAPR2020K12 – это правая державка со сменной круглой пластиной диаметром 12 мм для наружной обработки металла. Инструмент предназначен для продольного и профильного точения, обработки радиусов, фасонных участков и плавных переходов. Крупная круглая пластина обладает прочной режущей кромкой и подходит для стабильного снятия припуска при черновых и получистовых операциях

Характеристики:

Параметр	Значение
Тип инструмента	Наружная токарная державка со сменной пластиной
Вид обработки	Наружное продольное и профильное точение
Назначение	Черновая и получистовая обработка, обтачивание радиусов и контуров
Исполнение	Правое
Сечение хвостовика	20 × 20 мм
Общая длина	125 мм
Форма пластины	Круглая
Размер пластины	12
Номинальный диаметр пластины	12 мм
Задний угол пластины	11°
Совместимые пластины	RP**08, в частности RPMT08T2
Способ крепления пластины	Центральным винтом через отверстие
Пластины в комплекте	Нет

Расшифровка маркировки

S – крепление сменной пластины винтом через центральное отверстие
R – круглая форма режущей пластины
A – прямая конструктивная форма державки с углом 90° для бокового точения
P – пластина с положительным задним углом 11°
R – правое исполнение
2020 – квадратный хвостовик сечением 20 × 20 мм
K – общая длина державки 125 мм
12 – размер круглой пластины диаметром 12 мм

Для каких операций предназначена

Державка SRAPR2020K12 применяется для:

наружного продольного обтачивания;
черновой и получистовой обработки;
профильного и копировального точения;
обработки радиусов и плавных переходов;
точения фасонных и криволинейных поверхностей;
снятия припуска при изменяющейся глубине резания
обработки прерывистых поверхностей при использовании подходящей марки пластины и жесткой установке инструмента.

Особенности круглой пластины

Круглая режущая кромка обладает высокой механической прочностью и хорошо распределяет нагрузку во время точения. После износа рабочего участка пластину можно повернуть и продолжить обработку другой частью режущей кромки. Марка обрабатываемого материала определяется установленной пластиной. В зависимости от сплава и геометрии пластины державка может применяться для обработки углеродистых и легированных сталей, нержавеющей стали, чугуна и цветных металлов.
