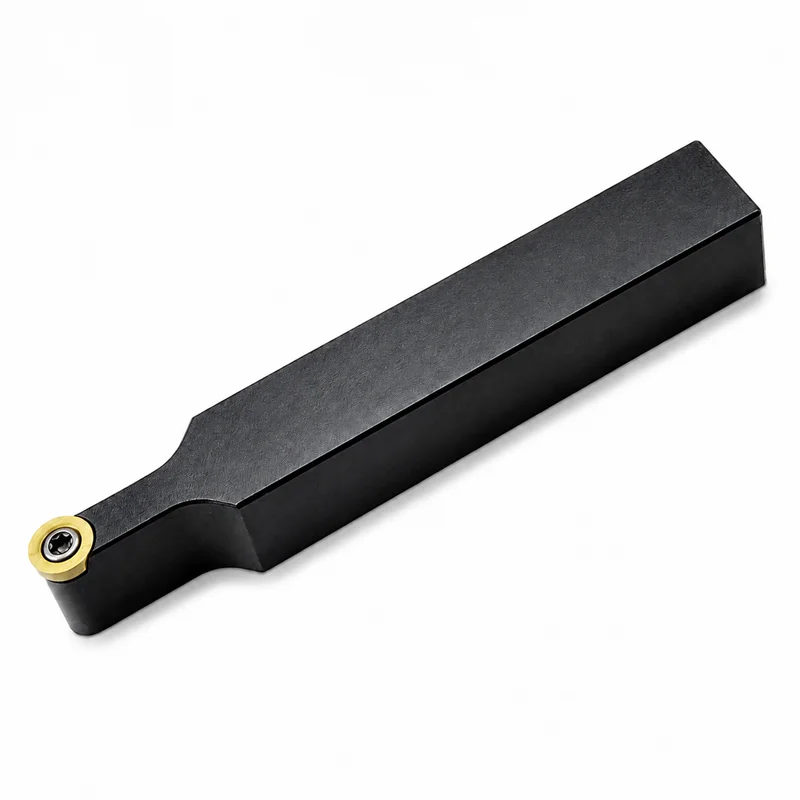

Державка токарная наружная проходная SRDPN2020K10 – это нейтральная державка с хвостовиком 20 × 20 мм для наружной обработки круглыми сменными пластинами диаметром 10 мм. Инструмент применяется для продольного, профильного и копировального точения, обработки радиусов, фасок и плавных переходов. Круглая пластина обладает прочной режущей кромкой и подходит для черновой и получистовой обработки.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Наружное продольное и профильное точение |
| Назначение | Черновая и получистовая обработка, обтачивание радиусов и контуров |
| Исполнение | Нейтральное |
| Сечение хвостовика | 20 × 20 мм |
| Общая длина | 125 мм |
| Форма пластины | Круглая |
| Размер пластины | 10 |
| Номинальный диаметр пластины | 10 мм |
| Задний угол пластины | 11° |
| Совместимые пластины | RP**08, в частности RPMT08T2 |
| Способ крепления пластины | Центральным винтом через отверстие |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- S – крепление сменной пластины винтом через центральное отверстие
- R – круглая форма режущей пластины
- D – конструктивная форма державки с углом 45°
- P – пластина с положительным задним углом 11°
- N – нейтральное исполнение
- 2020 – квадратный хвостовик сечением 20 × 20 мм
- K – общая длина державки 125 мм
- 10 – размер круглой пластины диаметром 10 мм
Для каких операций предназначена
Державка SRDPN2020K10 применяется для:
- наружного продольного обтачивания;
- черновой и получистовой обработки;
- профильного и копировального точения;
- обработки радиусов и плавных переходов;
- снятия фасок;
- точения фасонных и криволинейных поверхностей;
- снятия припуска при изменяющейся глубине резания
- обработки прерывистых поверхностей при использовании подходящей марки пластины и жесткой установке инструмента.
Особенности круглой пластины
Круглая режущая кромка обладает высокой механической прочностью и хорошо распределяет нагрузку во время точения. После износа рабочего участка пластину можно повернуть и продолжить обработку другой частью режущей кромки. Марка обрабатываемого материала определяется установленной пластиной. В зависимости от сплава и геометрии пластины державка может применяться для обработки углеродистых и легированных сталей, нержавеющей стали, чугуна и цветных металлов.
