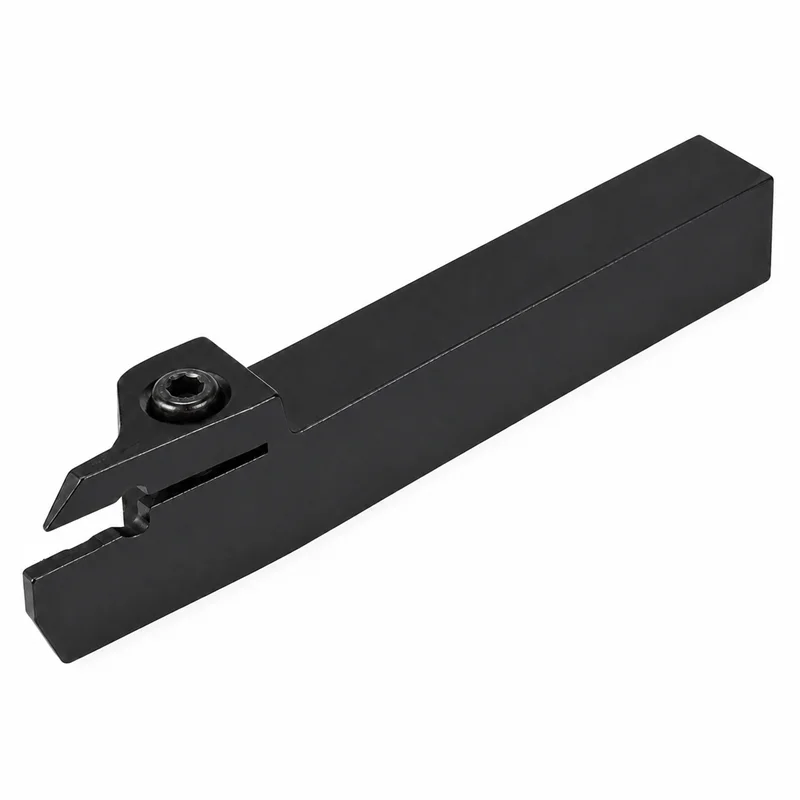

Державка токарная канавочная отрезная наружная MGEHR2525-2 – это правая наружная токарная державка с квадратным хвостовиком 25 × 25 мм, предназначенная для проточки канавок шириной 2 мм и выполнения отрезных операций. Работает со сменными твердосплавными пластинами MGMN200-G. Верхний механический прижим обеспечивает надежную фиксацию пластины и устойчивость инструмента при радиальном врезании.
Внимание, державка поставляется без пластины!
Характеристики:
| Параметр | Значение |
|---|---|
| Тип инструмента | Наружная токарная державка со сменной пластиной |
| Вид обработки | Канавочная и отрезная обработка |
| Назначение | Проточка наружных канавок и отрезка заготовок |
| Исполнение | Правое |
| Сечение хвостовика | 25 × 25 мм |
| Общая длина | 150 мм |
| Ширина канавки за один проход | 2 мм |
| Максимальная глубина обработки | 14,5 мм |
| Размер пластины | 200 |
| Номинальная ширина пластины | 2 мм |
| Максимальный диаметр отрезаемой заготовки | До 29 мм |
| Совместимые пластины | MGMN200-G |
| Способ крепления пластины | Верхний механический прижим винтом |
| Пластины в комплекте | Нет |
Расшифровка маркировки
- MGEH – серия державок для обработки наружных канавок и выполнения отрезных операций
- R – правое исполнение
- 2525 – квадратный хвостовик сечением 25 × 25 мм
- 2 – номинальная ширина устанавливаемой пластины и получаемой канавки 2 мм
Для каких операций предназначена
Державка MGEHR2525-2 применяется для:
- проточки наружных канавок;
- выполнения кольцевых канавок;
- отрезки прутков и заготовок;
- формирования технологических проточек;
- обработки канавок у буртов и уступов;
- радиального врезания на токарных станках.
Особенности канавочной пластины
Пластина MGMN200-G имеет две рабочие режущие кромки. После износа одной стороны пластину можно развернуть и продолжить обработку второй кромкой. Режущая часть шириной 2 мм позволяет получать канавку соответствующей ширины за один проход.
